Projekt ergonomicznego uchwytu dla wybranego pojemnika – oleje samochodowe 0,4l, 1l, 5l

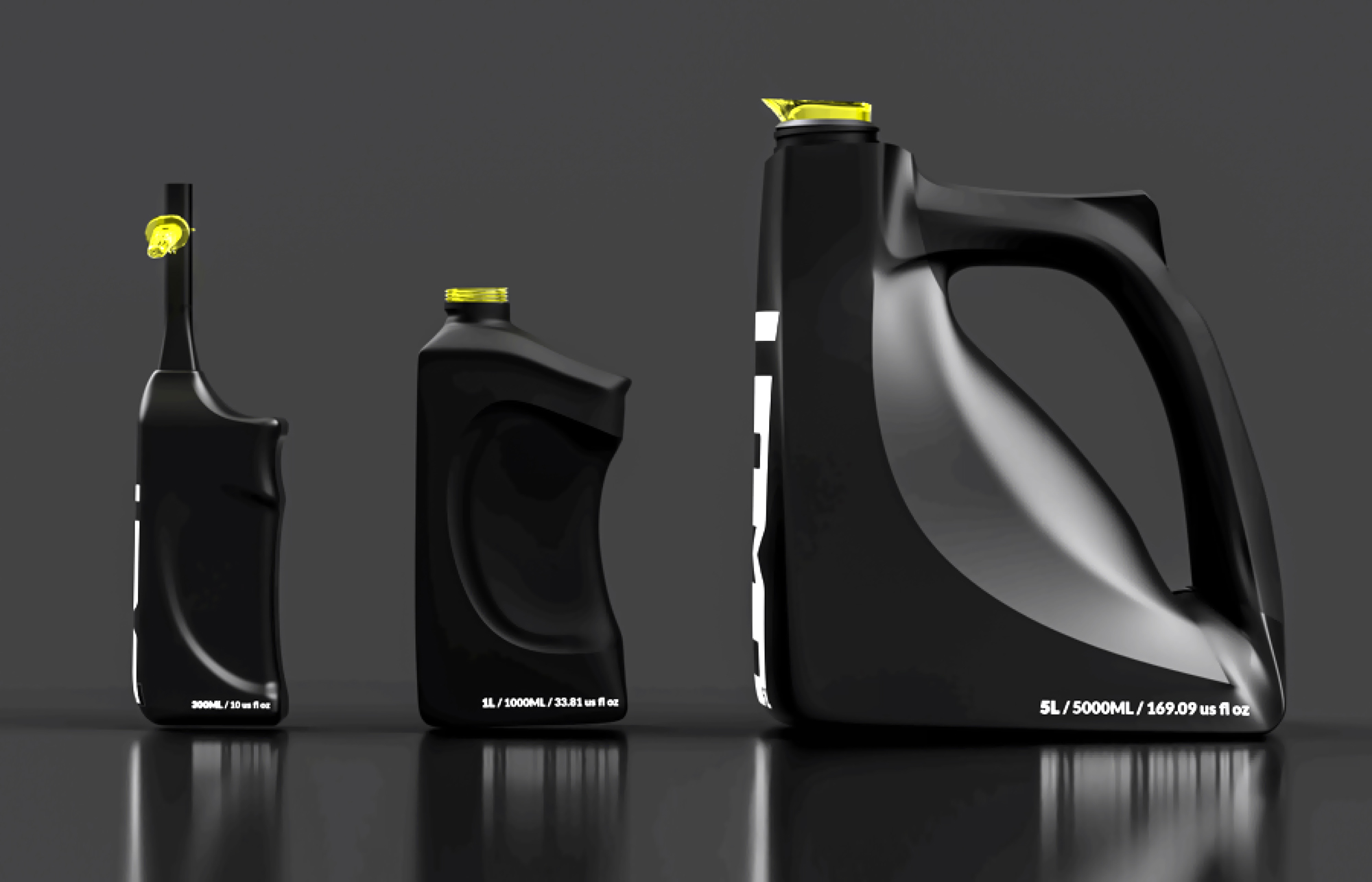

Projekt rodziny pojemników na oleje samochodowe

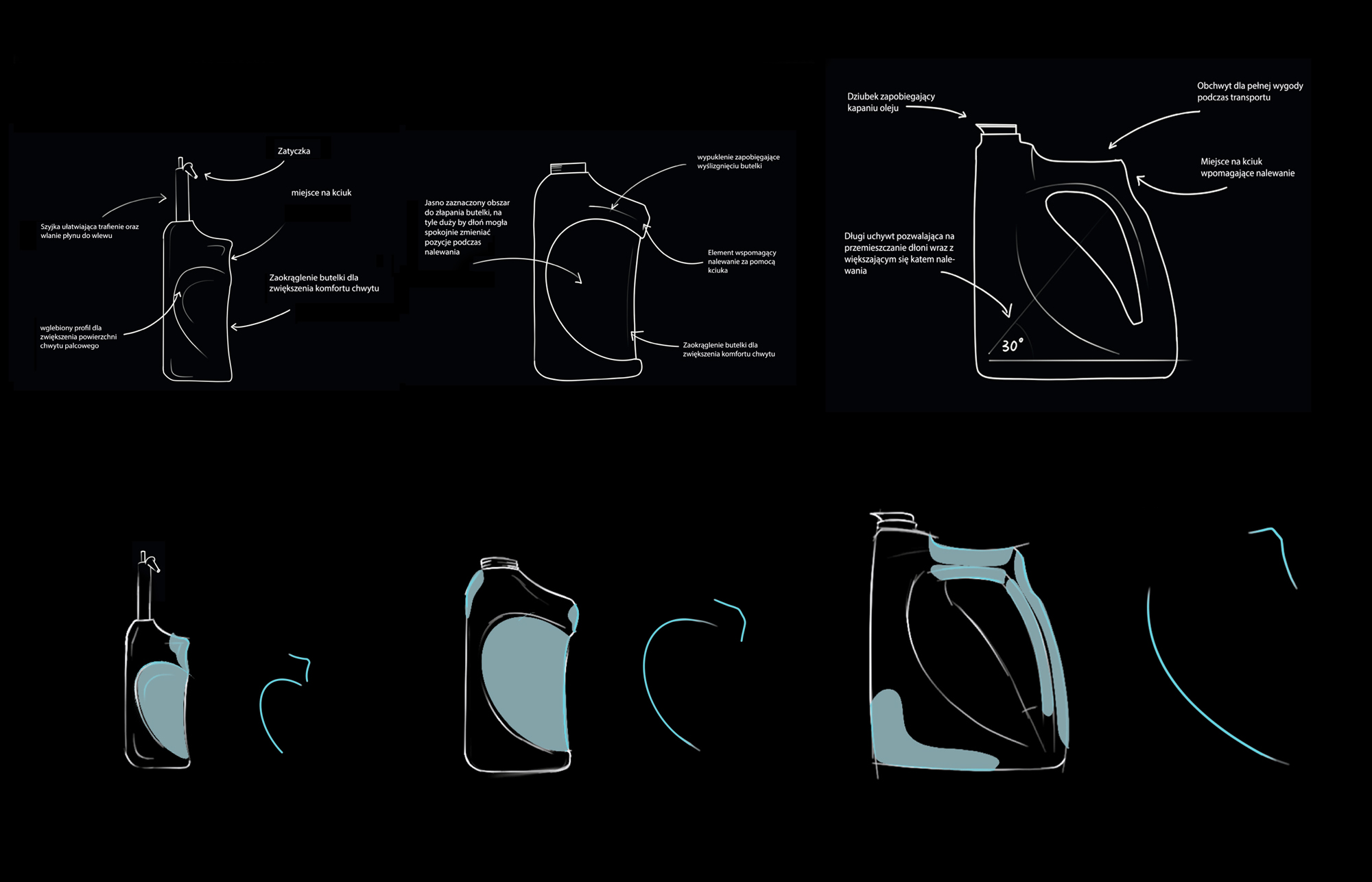

Celem zadania było zaprojektowanie ergonomicznego uchwytu dla wybranego pojemnika na dowolny płyn. Grupa (trzyosobowa) wybrała pojemniki na oleje samochodowe o różnych pojemnościach (0,4l, 1l i 5l) Każdy z pojemników, mając inną pojemność oraz ciężar musiał mieć inny chwyt. W założeniu wszystkie zaprojektowane pojemniki powinny stanowić spójną wizualnie rodzinę produktów. Praca rozpoczęła się analizą dostępnych na rynku opakowań na oleje samochodowe. Po wyborze rodzaju i pojemności pojemników rozpoczęła się praca modelowania uchwytów w glince modelarskiej oraz próby chwytu wykonanych modeli opakowań. Próby dokonywane były z pełnym obciążeniem pojemników. Istotnym aspektem projektu było zaprojektowanie takiej formy uchwytu, która wpasuje się w rękę i pozwala na wygodny, pewny chwyt o jak największej powierzchni stycznej do powierzchni trzymającej ręki. Zaprojektowane miejsca uchwytu w mniejszych pojemnikach, mają dopasowane wielkości do trzymającej ręki, o kształcie wypełniającym przestrzeń wewnątrz ręki z elementami stabilizującymi pojemnik podczas trzymania i nalewania. Pojemnik 5 litrowy ma uchwyt pozwalający na zmianę miejsca trzymania w zależności od kąta pochylania pojemnika przy wylewaniu płynu. Przekrój uchwytu jest dopasowany do wielkości zamkniętej ręki. Spójną formę uzyskano projektując pojemniki na bazie podobnego przebiegu krawędzi tworzących formę pojemników.
