Ergonomic trolley throwers practice

Wózek do transportu sprzętu sportowego

Projekt wózka powstał jako odpowiedź na codzienne trudności, z jakimi mierzą się lekkoatleci specjalizujący się w pchnięciu kulą, rzucie dyskiem i oszczepem. Sprzęt treningowy bywa przechowywany z dala od właściwego terenu ćwiczeń, a jego ciężar i objętość wymuszają nieergonomiczne formy transportu, co wpływa negatywnie na komfort i bezpieczeństwo treningu.
Proces projektowy obejmował symulacje pobierania sprzętu z wykorzystaniem makiety funkcjonalnej w skali 1:1 oraz fantomów antropometrycznych w skali 1:10. Umożliwiło to analizę postaw ciała, dostępności oraz dopracowanie wysokości i rozmieszczenia stref załadunku. Etap koncepcyjny objął liczne szkice, model 3D oraz wydruk w skali 1:5, pozwalający zweryfikować rozwiązania konstrukcyjne, ergonomiczne i estetyczne.
Konstrukcja wózka została wykonana z giętych i spawanych rur stalowych o różnych średnicach, co zapewnia jej stabilność i odporność na intensywne użytkowanie na zewnętrz. Uzupełniają ją elementy z siatki stalowej, umieszczone od spodu i na bocznych burtach, które zabezpieczają sprzęt i bagaże przed wypadnięciem podczas transportu.
Wózek mieści:
– 6 kul (do 7 kg), umieszczonych najniżej i dobrze dostępnych przy wyjmowaniu dzięki specjalnemu kształtowi gniazd wykonanych z prętu stalowego,
– 7 dysków (do 2 kg), przechowywanych na górnej ramie,
– 7 oszczepów, przewożonych w bocznych uchwytach z tworzywa.
Dolna komora przeznaczona jest na rzeczy osobiste zawodników – torby sportowe, odzież, ręczniki czy napoje. Częściowa osłona z siatki zwiększa bezpieczeństwo przewożonych przedmiotów, a boczne otwarcie w prawym przednim dolnym narożniku, umożliwia szybki dostęp i może być wykorzystywana jako tymczasowe siedzisko, np. podczas zmiany obuwia lub odpoczynku.
Projekt zakłada możliwość personalizacji wyglądu zgodnie z identyfikacją wizualną klubów lekkoatletycznych.

Athletic Equipment Transport Cart – Project Description

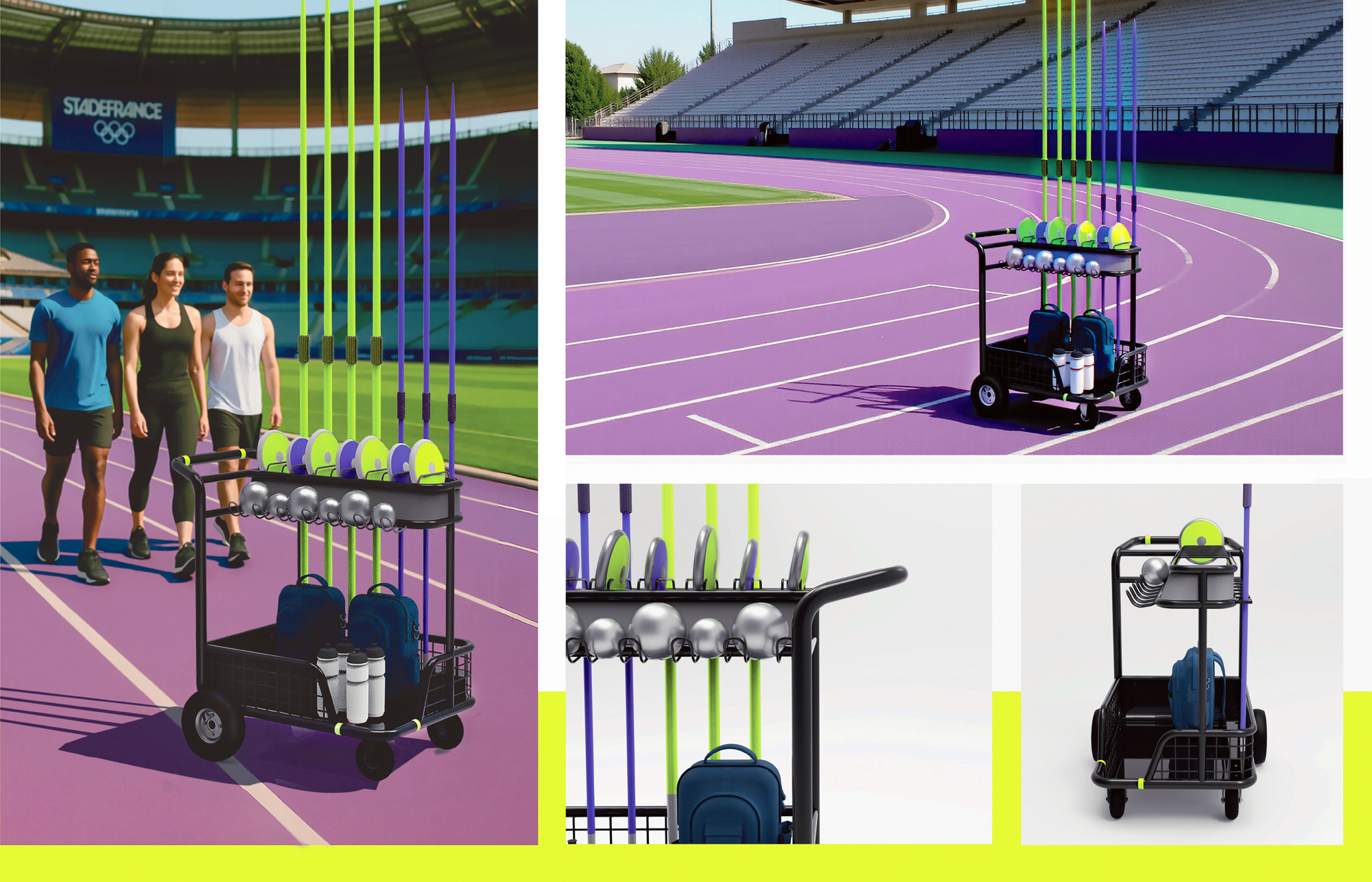

This transport cart project was developed in response to the everyday challenges faced by track and field athletes specializing in shot put, discus, and javelin throw. Training equipment is often stored away from the actual training grounds, and its weight and bulk make transportation difficult and ergonomically unfavorable. This affects both comfort and safety during training sessions.

The design process included simulations of equipment handling using a full-scale (1:1) functional mock-up and 1:10 scale anthropometric mannequins. This allowed for analysis of body postures, accessibility, and optimization of loading area height and layout. The conceptual phase included numerous sketches, a 3D model, and a 1:5 scale 3D print to verify structural, ergonomic, and aesthetic solutions.

The cart’s structure is built from bent and welded steel tubes of varying diameters, providing strength and durability for intensive outdoor use. Steel mesh panels are added underneath and on the side walls to prevent equipment and personal belongings from falling out during transport.

The cart accommodates:
– 6 shot puts (up to 7 kg each), placed at the lowest level and easily accessible thanks to specially shaped steel rod cradles,
– 7 discuses (up to 2 kg), stored on the upper frame,
– 7 javelins, held in lateral plastic brackets.

The lower compartment is intended for athletes’ personal items – sports bags, clothing, towels, or beverages. It is partially enclosed with steel mesh for added security, while an open section in the front lower right corner allows quick access. This surface may also function as a temporary seat, useful for changing shoes or taking a break.

The design allows for aesthetic customization to reflect the visual identity of specific athletic clubs.
