Analiza antropometryczna punktu użyteczności (ew. publicznej)
– KASA SKLEPU SPOŻYWCZEGO
oraz
– KUCHNIA W AKADEMIKU
Ćwiczenie pozwalające poznać sposób korzystania z narzędzi wspomagania projektowania, w tym analizowania i tworzenia założeń projektowych przy użyciu fantomów człowieka 5cK i 95cM w programie graficznym.
Zakres pracy:
- Wybór punktu użyteczności publicznej do analizy antropometrycznej:
- Zespoły dwuosobowe wybierają miejsce analizy. Wybrano:
Kasa sklepu spożywczego – miejsce obsługi klienta i interakcji między pracownikiem a kupującym.
Kuchnia w akademiku – przestrzeń wspólna użytkowana przez mieszkańców akademika.
- Inwentaryzacja wymiarowa wybranego punktu usługowego:
- Dokonanie pomiarów kluczowych elementów stanowiska pracy (np. wysokości lady, odległości między elementami wyposażenia, szerokości przejść, rozmieszczenia sprzętów i mebli).
- Analiza antropometryczna uwzględniająca relację człowieka z obiektami w jego najbliższym otoczeniu, za pomocą fantomów człowieka 5cK i 95cM:

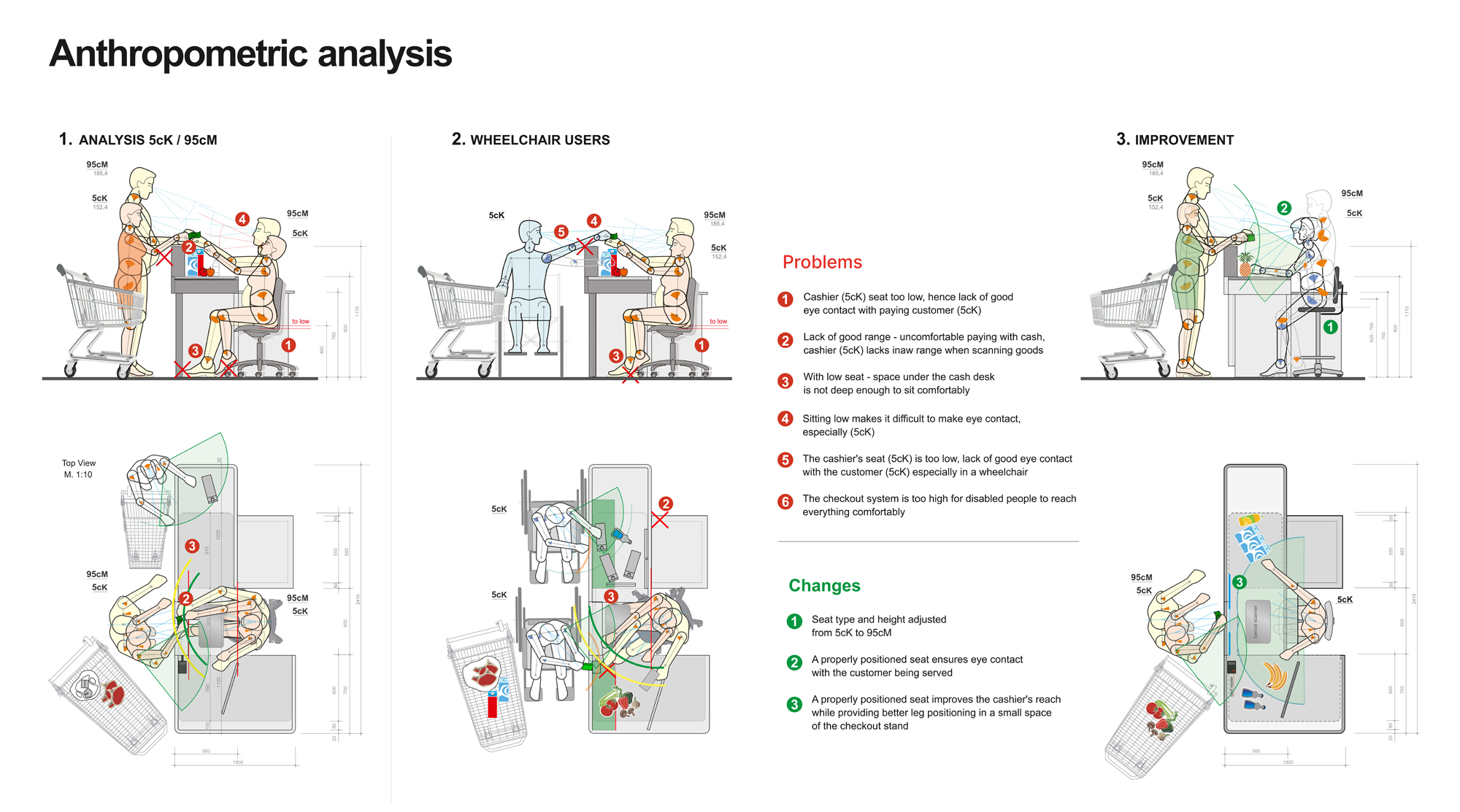

- Kasa sklepu spożywczego: analiza interakcji klienta z ladą, terminalem płatniczym, przestrzenią do pakowania zakupów oraz analiza stanowiska kasjera (fotele, układ sprzętów, ergonomia ruchu).

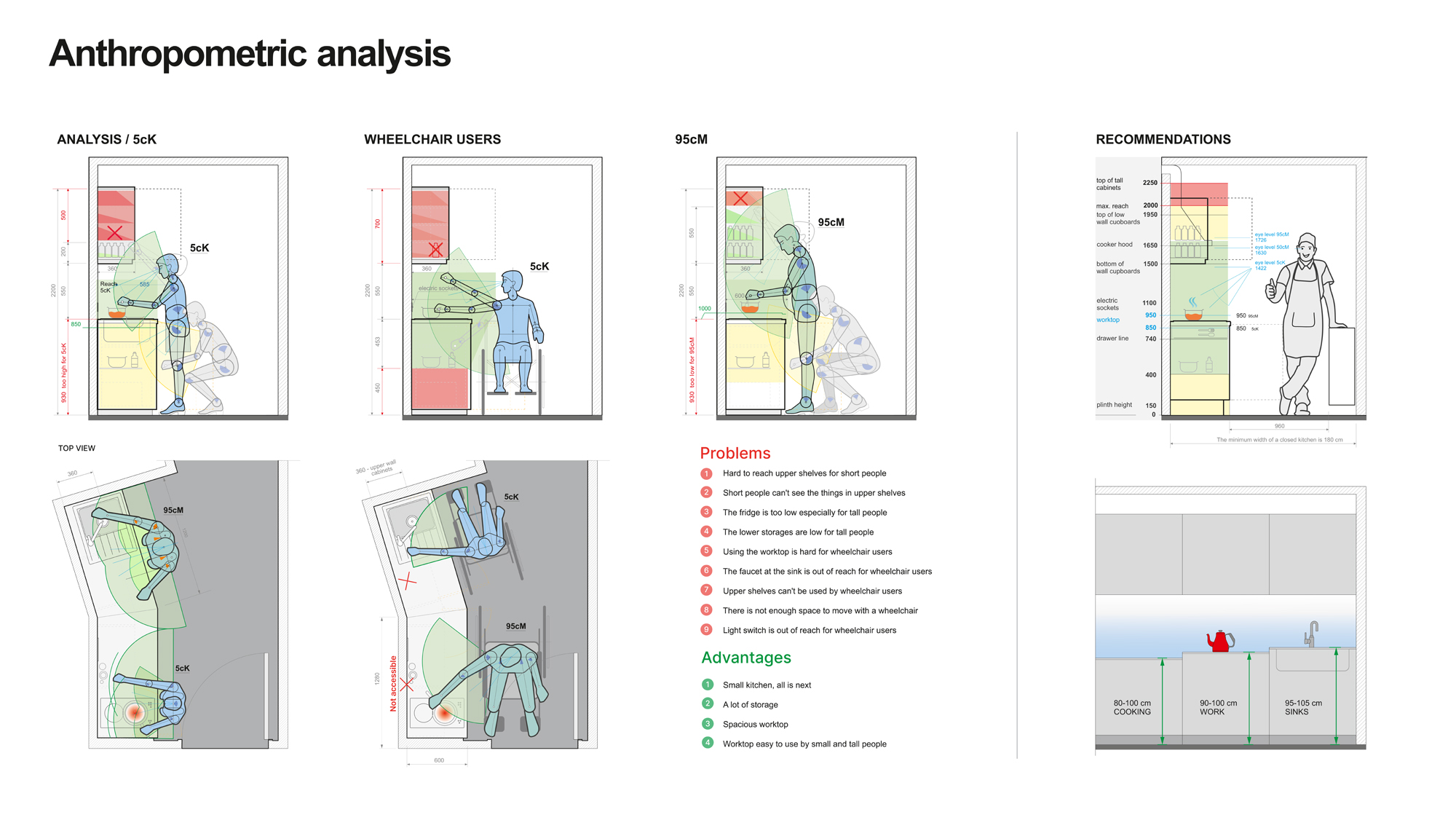

- Kuchnia w akademiku: analiza dostępności i ergonomii korzystania z blatu, zlewu, kuchenki, szafek oraz przestrzeni do poruszania się dla użytkowników o różnych parametrach wzrostu.
- Identyfikacja miejsc konfliktowych (np. zbyt niskie lady, ciasne przejścia, źle rozmieszczone urządzenia) – zaznaczone czerwonym konturem, opatrzone numerem porządkowym wraz z opisem nieprawidłowości.
- Propozycja zmian poprawnych parametrów rozwiązania:
- Korekta istotnych elementów i propozycje poprawy relacji przestrzeni użytkowej względem użytkownika.
- Poprawione obszary zaznaczone kolorem zielonym, z opisem sugerowanych zmian (np. zmiana wysokości blatu, poszerzenie przestrzeni roboczej, poprawa ergonomii użytkowania sprzętu).
Cel pracy:
- Nauka wykorzystania fantomów w analizie projektowej.
- Zrozumienie zależności między wymiarami użytkowników a ergonomią przestrzeni publicznych.
- Tworzenie założeń antropometrycznych do projektowania poprawnie funkcjonujących przestrzeni użytkowych.
Każdy zespół dwuosobowy przygotowuje raport z analizy, zawierający schematy graficzne, opisy identyfikowanych problemów oraz sugerowane korekty.
