Weronika Misiak, Jacek Tylus, Joanna Zając, Julia Gutowska, Anastazja Płonka, Kajetan Gacek, Katarzyna Nowosielska, Wiktoria Łazarek
Analiza antropometryczna wybranego stanowiska pracy – relacji użytkowników przy użyciu fantomów w skali 1:10
mgr Krzysztof Hamiga, mgr Karol Cyrulik
Pracownia Ergonomicznych Podstaw Projektowania
projekt semestralny
- Antropometria
- Ergonomia
- metodologia projektowania
- Narzędzia

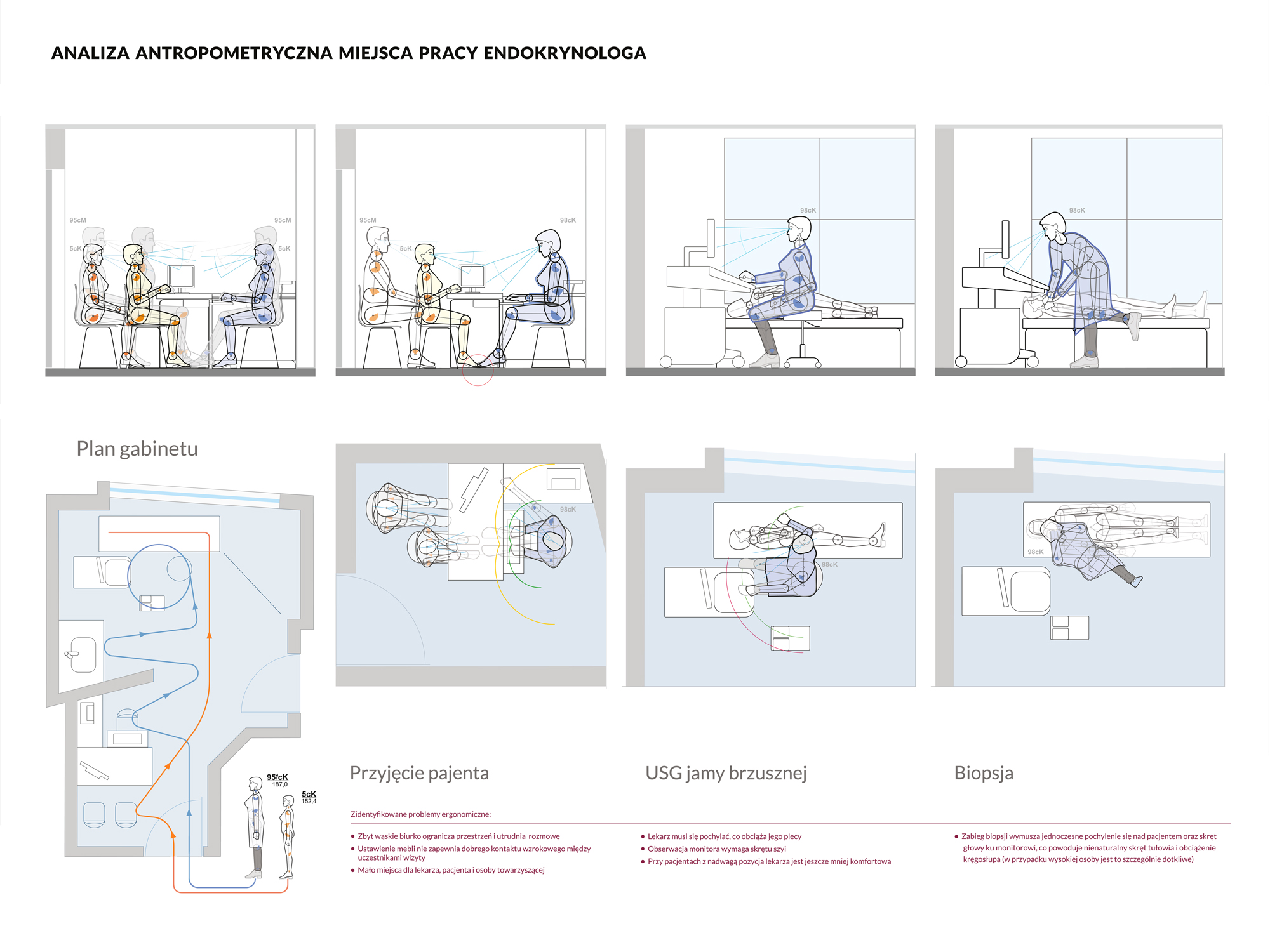

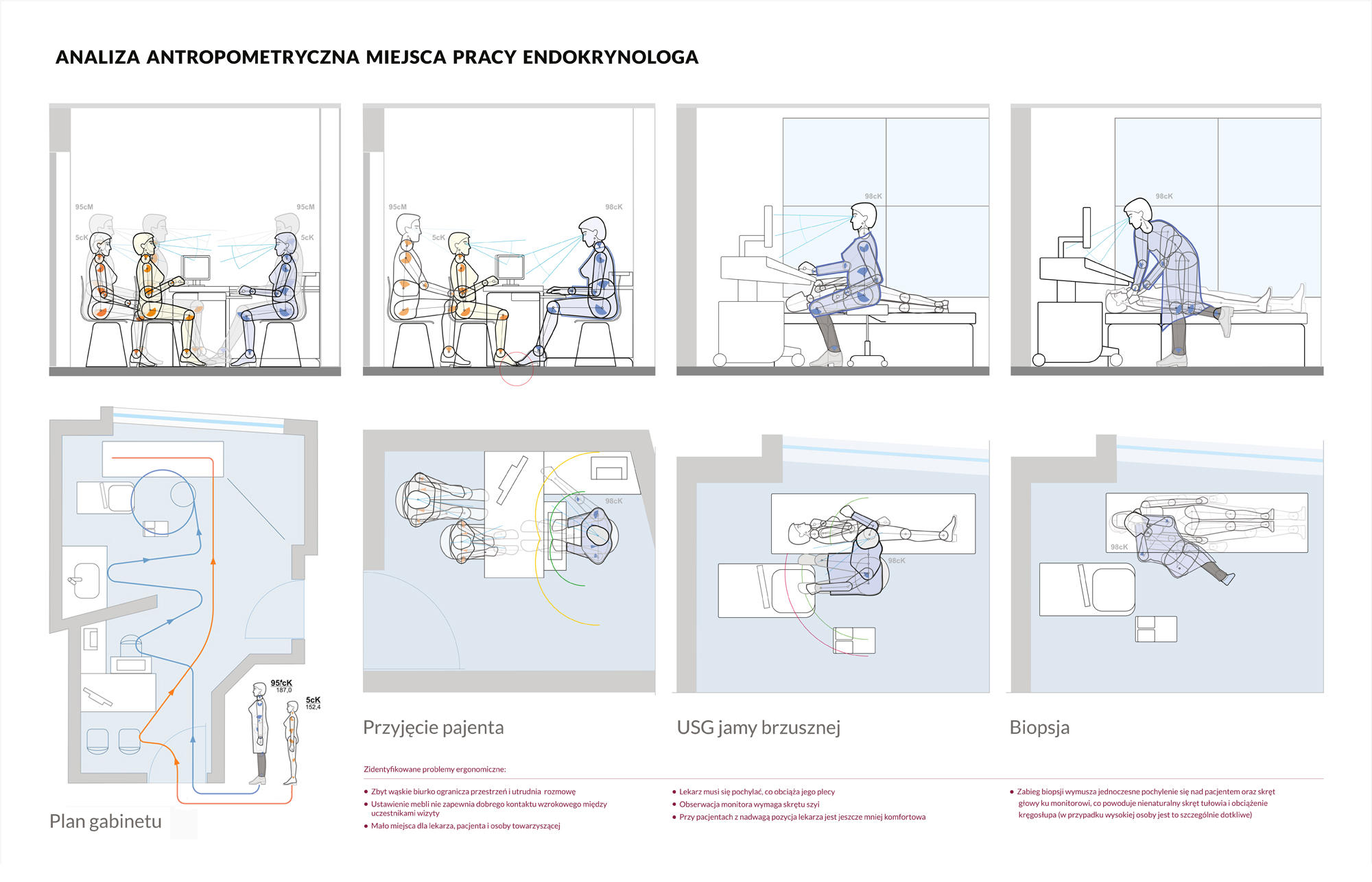

Analiza miejsca pracy endokrynologa
Ćwiczenie ma na celu zapoznanie się z narzędziami wspomagającymi proces projektowania ergonomicznego, z wykorzystaniem fantomów antropometrycznych w programie graficznym. Posłużyliśmy się fantomami osób reprezentujących 5. i 95. centyl populacji, oraz sylwetką lekarza (wysoka kobieta 187 cm), w skali 1:10. Przedmiotem analizy jest stanowisko pracy lekarza endokrynologa, uwzględniające także interakcję z pacjentem. Wizualizacja ruchu w postaci wykresu sznurowego ilustruje złożoność ścieżki, jaką podczas wizyty pokonuje zarówno lekarz, jak i pacjent. Analizie poddano trzy kluczowe strefy funkcjonalne gabinetu:
1/ Miejsce wywiadu pacjenta przy biurku.
2/Stanowisko do badania USG jamy brzusznej – lekarz pochylony nad pacjentem na leżance, przyjmując pozycję przeciążającą kręgosłup ze skrętem szyi w stronę monitora.
3/ Pozycja do biopsji tarczycy – lekarz wykonuje zabieg w niewygodnej, skręconej pozycji ciała, pochylony nad pacjentem, równocześnie obserwuje monitor.
Wszystkie pozycje przedstawiono w rzutach z boku i z góry, co pozwala na pełniejsze zrozumienie analizowanej sytuacji.
